Условные обозначения

МРП - Модуль Регистрации Продаж. МРП1 - Встроенные в Айтиду модуль регистрации продаж. Вызывается только внутри основного приложения Айтида МРП2/РМК - Отдельный модуль регистрации продаж с современным и удобным интерфейсом, который может быть установлен и запущен на отдельном рабочем месте кассира как самостоятельное приложение и синхронизировать данные с основным приложением Айтида.

Введение

Этот вариант интеграции предусматривает работу с платежной системой Сбербанка без использования сторонних драйверов. В интеграции задействованы компоненты Сбербанка, которые поставляются сотрудниками банка бесплатно и устанавливаются банковским техническим специалистом в момент подключения эквайрингового терминала на торговой точке.

Установка и настройка платежной системы

1. Скопировать на жесткий диск следующие файлы:

   SB_KERNEL.DLL, GATE.DLL, SBRF.DLL, SBRFCOM.dll, LOADPARM.EXE, RRDK.R, R003.R, PARAMS.TLV

2. Зарегистрировать библиотеку SBRF.dll с помощью команды regsvr32 SBRF.dll.

3. Зарегистрировать библиотеку SBRFCOM.dll с помощью команды regsvr32 SBRFCOM.dll.

4. Подключить ПИН-клавиатуру к порту СОМ1 или к USB-порту.

5. Выполнить загрузку настроечных параметров библиотеки. Для этого запустить программу LOADPARM.EXE, зайти в меню «Служебные операции \ Настройки \ Техобслуживание \ Пароль 878787 \ Загрузка параметров», выбрать файл PARAMS.TLV и дождаться окончания загрузки.

6. Настроить платежную систему на формирование одного банковского слипа. Передать эту информацию сотруднику Сбербанка для внесения изменений по количеству слипов в конфигурацию на сервере (в противном случае информация перезапишется при следующем обновлении). Так же можно сперва попросить сотрудника Сбербанка внести изменения в конфигурацию на сервере с установкой количества слипов равным одному, а затем произвести загрузку параметров для принятия изменений.

Подключение платежной системы к МРП2 / РМК

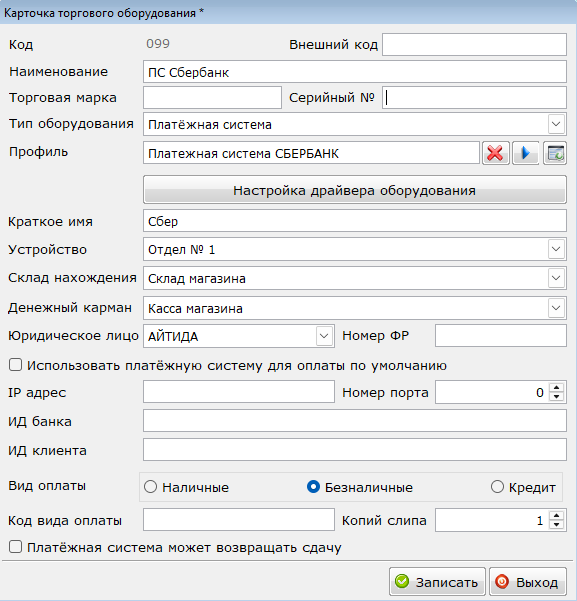

Модуль регистрации продаж версии 2 для работы с платежными системами поддерживает отдельный вид оборудования "Платежные системы". Для настройки интеграции необходимо создать карточку оборудования по следующему шаблону: Наименоване: Указать произвольное наименование оборудования Тип оборудования: Выбрать "Платежная система" Профиль: Выбрать профиль под названием "Платежная система СБЕРБАНК" Краткое имя: указать короткое и уникальное обозначение устройства, которое будет отображаться в форме распределения оплат по платежным системам в режиме регистрации продаж. Устройство: указать номер отдела из платежной системы Сбербанка. Вид оплаты: Выбрать требуемый вид оплаты для платежной системы. Зачастую это "Безналичные". Копий слипа: указать количество копий слипа для печати. В поле Номер ФР можно выбрать ККТ, на которой будет распечатан слип платежной системы, если такой подразумевается драйвером.

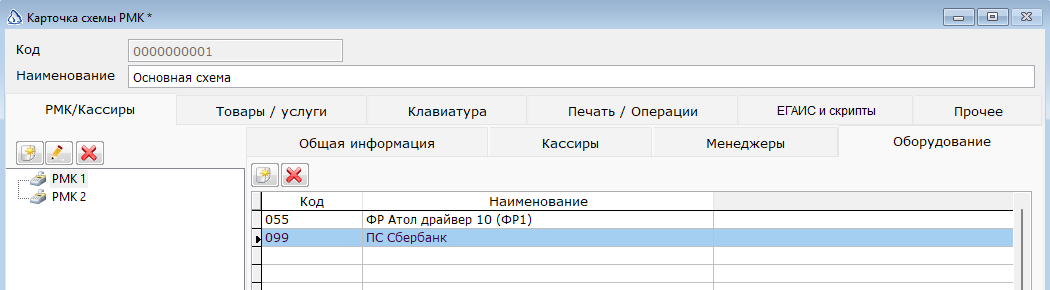

После заполнения параметров необходимо сохранить карточку оборудования, нажав кнопку "Записать" и добавить её в список оборудования для рабочего места в схеме РМК.

После произведенных настроек оборудования и подключения платежной системы к рабочему месту в режиме регистрации продаж, при наличии в чеке оплаты с видом "Безналичные", при закрытии чека оплата будет происходить через подключенную к рабочему месту платежную систему, а следом распечатаны слипы платежной системы и пробит кассовый чек.

ВНИМАНИЕ

Внимание! Во избежание ситуаций с двойной авторизацией и оплатой по платежной системе при пробитии чеков для оборудования с типом "Фискальный регистратор" необходимо использовать профили ФР без указания в их названии "с платежной системой". Например: - Библиотека ФР. Профиль ФР Атол (ФН, ФФД 1.05, ДТО 10) - Библиотека ФР. Профиль ФР Атол (ФН, ФФД 1.2, ДТО 10) - Библиотека ФР. Профиль ФР Меркурий (Инкотекс) (ФН, ФФД 1.05, INECRMAN) - Библиотека ФР. Профиль ФР Меркурий (Инкотекс) (ФН, ФФД 1.2, INECRMAN) - Библиотека ФР. Профиль ФР Штрих (ФН, ФФД 1.05, ДККТ 4.Х-5.Х) - Библиотека ФР. Профиль ФР Штрих (ФН, ФФД 1.2, ДККТ 5.Х) - и так далее...

Подключение платежной системы к МРП1

Модуль Регистрации Продаж версии 1 не поддерживает отдельного типа оборудования такого как "Платежная система", поэтому подключение платежных систем реализуется путём встраивания модулей для работы с платежными системами в профиль для работы с фискальным регистратором. Все профили фискальных регистраторов, поддерживающие работу с платежными системами имеют в своем названии дополнительное обозначение: "...Платежная система СБЕРБАНК". Список актуальных профилей оборудования со встроенной работой с платежной системой Сбербанка:

• Профиль ФР Атол v.5 (ФН, ФФД 1.05, ДТО 10) с платежной системой СБЕРБАНК
• Библиотека ФР. Профиль ФР Атол (ФН, ФФД 1.05, ДТО 10, Платежная система СБЕРБАНК)
• Библиотека ФР. Профиль ФР Атол (ФН, ФФД 1.2, ДТО 10, Платежная система СБЕРБАНК)
• Библиотека ФР. Профиль ФР Меркурий (Инкотекс) (ФН, ФФД 1.05, INECRMAN, Платежная система СБЕРБАНК)
• Библиотека ФР. Профиль ФР Меркурий (Инкотекс) (ФН, ФФД 1.2, INECRMAN, Платежная система СБЕРБАНК)
• Библиотека ФР. Профиль ФР Штрих (ФН, ФФД 1.05, ДККТ 4.Х-5.Х, Платежная система СБЕРБАНК)
• Библиотека ФР. Профиль ФР Штрих (ФН, ФФД 1.2, ДККТ 5.Х, Платежная система СБЕРБАНК)

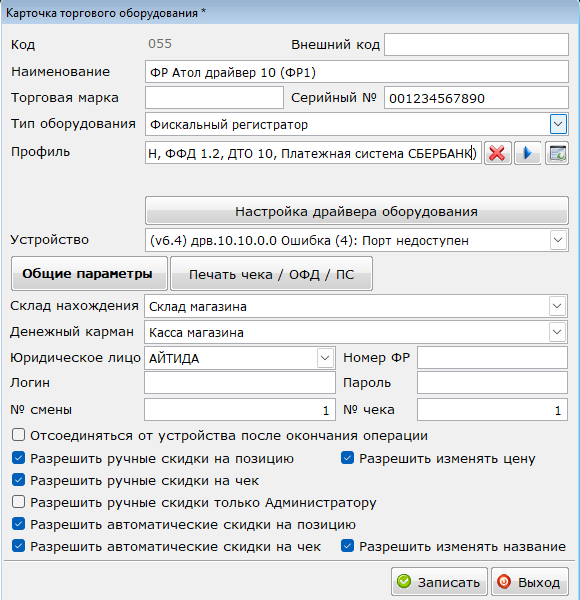

Для настройки интеграции необходимо создать карточку торгового оборудования по следующему шаблону: Наименование: Указать любое наименование оборудования Тип оборудования: Выбрать "Фискальный регистратор" Профиль: Выбрать профиль фискального регистратора, содержащего "...Платежная система СБЕРБАНК" в наименовании. По кнопке Настройка драйвера оборудования настроить связь с фискальным регистратором.

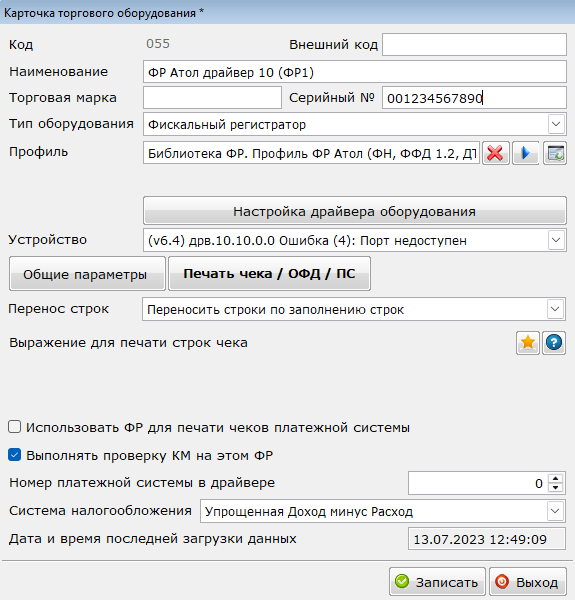

На вкладке "Печать чека / ОФД / ПС" указать следующие параметры:

Использовать ФР для печати чеков платежной системы: Установить или снять флаг, в зависимости от требований к печати слипов. Установка флага не является обязательнои и используется для случаев, когда необходимо все слипы печатать на определенной ККТ, когда к рабочему месту подключено более одного фискального регистратора. Номер платежной системы в драйвере: необходимо указать номер отдела в платежной системе Сбербанка, уменьшенного на 1. Определение устройства осуществляется по номерам отделов. Для первого отдела указать значение 0, для второго - 1, и так далее.

После заполнения параметров необходимо сохранить карточку оборудования и добавить её в список подключенного оборудования в локальном оборудовании. Подробнее о подключении оборудования к рабочему месту по ссылке: Локальное оборудование рабочего места.
